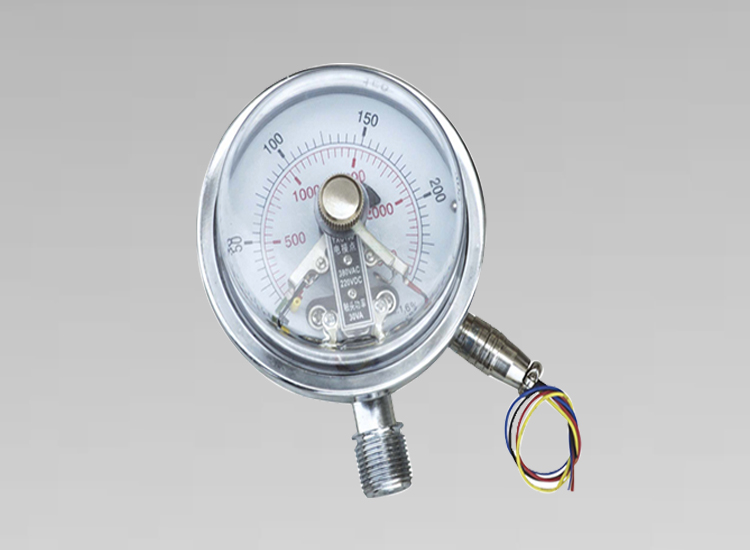

電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。
電接點壓力表的工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，追使彈簧管之末端產生相應的彈
性變形一位移，借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示
出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以
斷開或接通，以達到自動控制和發信報警的目的。
技術參數：
表盤標度范圍、精確度等級 、表盤直徑、 標度范圍(MPa) 、精度度等級(%)
￠60 0~100；-0.1~0、-0.1~2.4 2.5
￠100 0~100；-0.1~0、-0.1~2.4 1.6
￠150 0~100；-0.1~0、-0.1~2.4 1.6
注：括號內的精度等級僅供特殊訂貨。

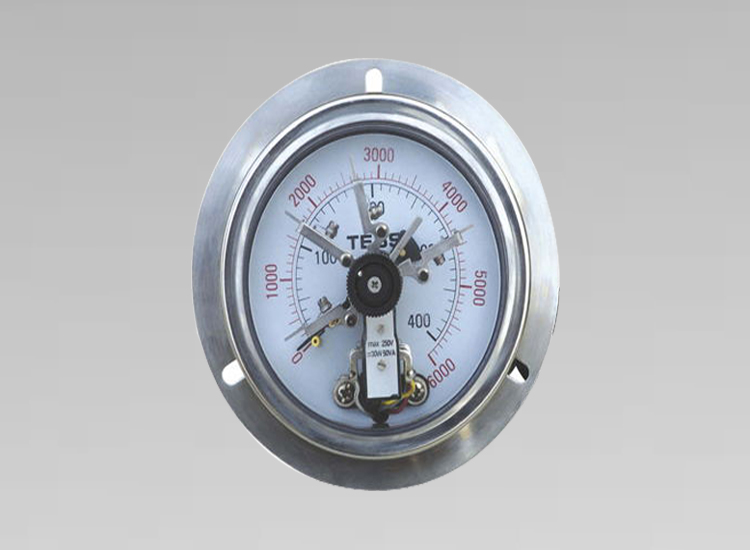

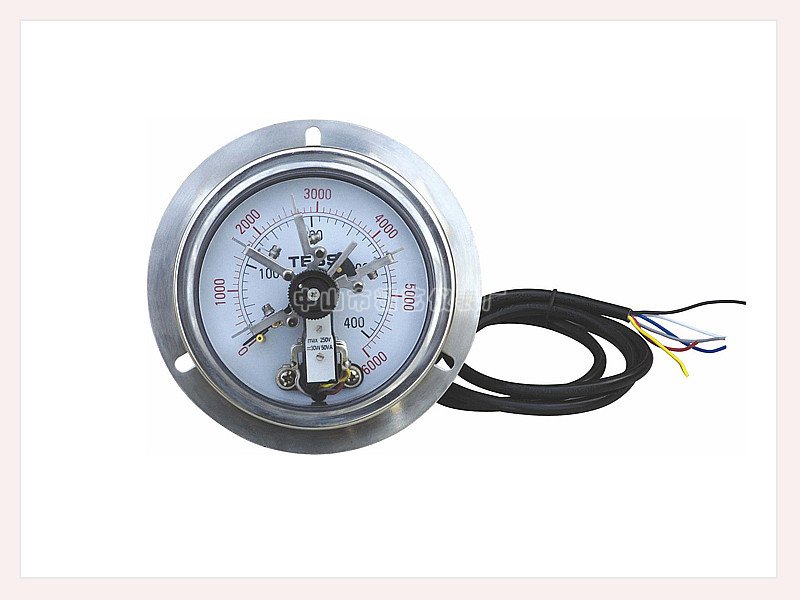

安裝方式:1 軸向帶前邊 2 徑向無邊 3.徑向帶前邊
接點電氣參數:
工作電壓(最高):380VAC;220VDC
最大工作電流:1A
持續電流:0.6A
最大功率:30W
電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3 ,工作環境振動頻率不大于25Hz，振幅不大于0.5mm
用途：
磁助電接點壓力表廣泛應用于石油、化工、冶金、電力、機械等工業部門或機電設備配套中測量無爆炸危險的各
種流體介質壓力。 通常，儀表經與相應的電氣器件(如繼電器及變頻器等)配套使用,即可對被測(控)壓力系統實現自動
控制和發信(報警)的目的。
