電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。
電接點壓力表的工作原理是基于測量系統中的彈簧管在被 測介質的壓力作用下，追使彈簧管之末端產生相應的彈
性變形一位移， 借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度 盤上指
示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得
以斷開或接通，以達到自動控制和發信 報警的目的。
表盤標度范圍、精確度等級 表盤直徑 標度范圍(MPa) 精度度等級(%)
￠60 0~100；-0.1~0、-0.1~2.4 2.5
￠100 0~100；-0.1~0、-0.1~2.4 1.6
(1)
￠150 0~100；-0.1~0、-0.1~2.4 1.6
(1)
注：括號內的精度等級僅供特殊訂貨。
安裝方式:

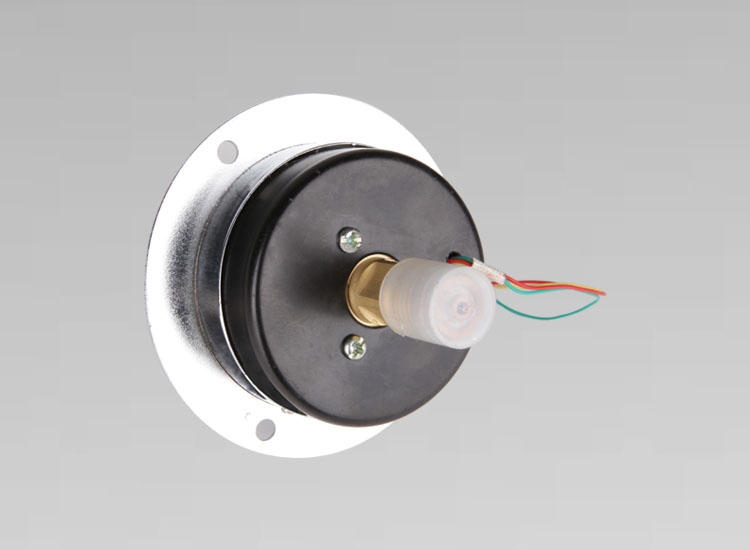

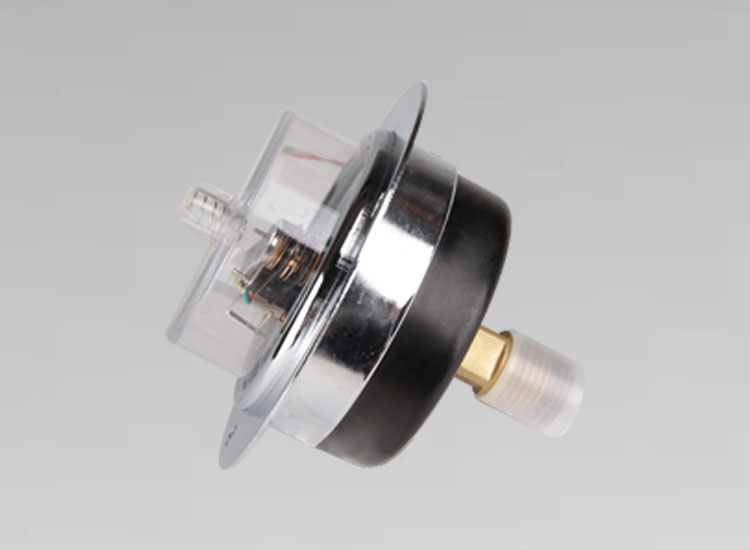

1 · 軸向帶前邊
2 ·徑向無邊
3 · 徑向帶前邊接點電氣參數：
工作電壓(最高):380VAC;220VDC
最大工作電流:1A 持續電流;0.6A 最大功率:30W
電接點壓力表使用工作溫度：-25℃~55℃ 工作壓力上限：不大于儀表上限的2/3 工作環境振動頻率不大于25Hz，振幅不大于0.5mm
磁助電接點壓力表廣泛應用于石油、化工、冶金、電力、機械等工業部門或機電設備配套中測量無爆炸危險的各種
流體介質壓力。通常，儀表經與相應的電氣器件(如繼電器及變頻器等)配套使用,即可對被測(控)壓力系統實現自動控制
和發信(報警)的目的。
