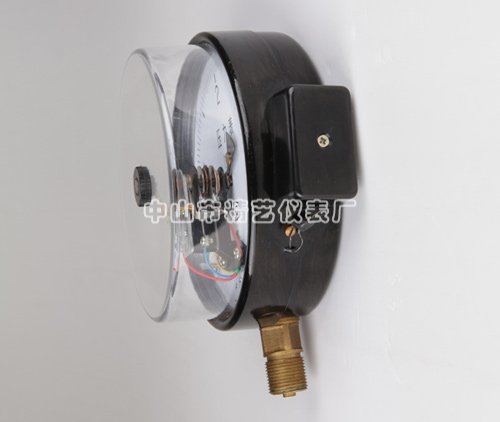

電接點壓力表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。
電接點壓力表的工作原理是基于測量系統中的彈簧管在被 測介質的壓力作用下，追使彈簧管之末端產生相應的彈
性變形一位移， 借助拉桿經齒輪傳動機構的傳動并予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度 盤上指
示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得
以斷開或接通，以達到自動控制和發信 報警的目的。
|
型號 |
Y-40 Y-40Z |
Y-60 Y-60Z Y-60ZT |
Y-100 Y-100Z Y-100ZT |
Y-150 Y-150ZT |
Y-200 |
Y-250 |
|
公稱直徑 （MM） |
Φ40 |
Φ60 |
Φ100 |
Φ150 |
Φ200 |
Φ250 |
|
接頭螺紋 |
M10X1 |
M10X1 M14X1.5 |
M20X1.5 |
|||
|
精度等級 |
2.5 |
1.6 |
||||
|
測量范圍 |
0~0.06 0.1 0.16 0.25 0.4 0.6 1 1.6 0~2.5 4 6 10 16 25 40 60 100 -0.1~0 -0.1~0.06 0.15 0.3 0.5 0.9 1.5 2.4 |
|||||
|
MPA |
||||||
|
參數 |
使用環境條件：－40～70℃，相對濕度不大于85% 溫度影響：使用溫度偏離20±5℃時，影響誤差變化不大于0.4%/10℃ |
|||||
外形尺寸：?jiǎn)挝唬簃m
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接頭螺紋d |
|
60 |
76 |
4.5 |
≤60 |
|
14 |
36 |
66 |
M14x1.5；Z1/4,1/4NPT |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2 |
|
150 |
165 |
5.8 |
≤125 |
≤60 |
抗工作環境振動：V.H.4級（外殼內充液） V.H.4級（外殼內充液）
外殼防護等級：IP64
重量：0.2kg 0.6kg 1.0kg
磁助電接點壓力表廣泛應用于石油、化工、冶金、電力、機械等工業部門或機電設備配套中測量無爆炸危險的各種
流體介質壓力。通常，儀表經與相應的電氣器件(如繼電器及變頻器等)配套使用,即可對被測(控)壓力系統實現自動控制
和發信(報警)的目的。
