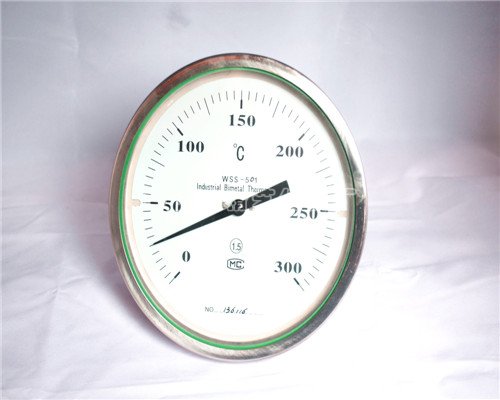

雙金屬溫度計的工作原理是利用二種不同溫度膨脹系數的金屬，為提高測溫靈度，通常將金屬片制成螺旋卷形狀，當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。
由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。
這種儀表的測溫范圍是-20℃-+500℃，允許誤差均為標尺量程的1.5%左右。
1、具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點。
2、具有遠傳輸出電阻信號（PT100），抗震性，耐腐蝕性及大功率開關信號等多種功能。
3、結構形式與國際同類產品相同，可替代進口。
技術參數:
1、測溫范圍 -40～600℃
2、環境溫度 -10～55℃
3、相對濕度 ≤95%
4、精度等級 1.5級
5、時間常數 ≤60S
6、探頭耐壓 ≤6Mpa
7、探頭直徑:φ8-10mm、可動外螺紋:M27*2
8、熱電阻PT100（單路、雙路輸出）或4-20mA電流輸出
9、防護等級：IP55

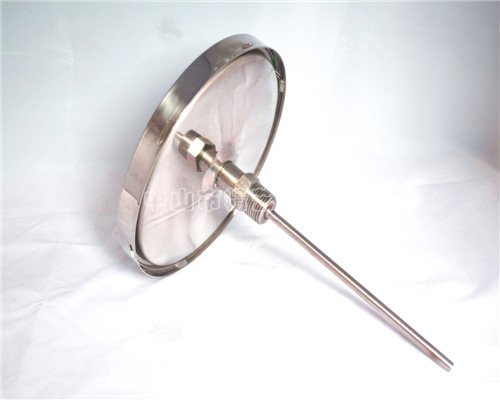

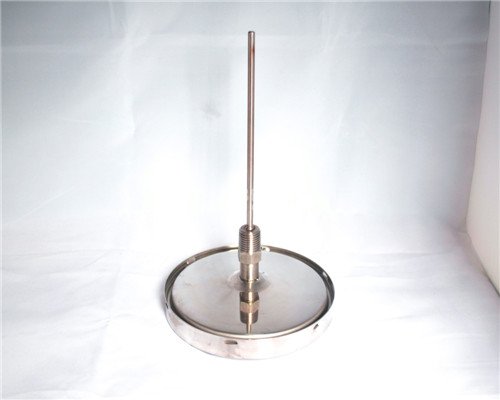

雙金屬溫度計是將繞成螺紋旋形的熱雙金屬片作為感溫器件，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，成為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度；直型表則通過轉向傳動機構帶動指針變化。由于感溫器件與溫度變化呈線性關系，因此雙金屬溫度傳感器指針?biāo)甘镜奈恢靡簿褪潜粶y(cè)量的溫度數值。表殼材料可以是鋼板、鑄合金和不銹鋼板；檢測元件還具有抽芯式結構；可調角型溫度傳感器的表頭部分借助于波紋管，轉角機構等零件，可以由角型到直型或從直型到角型任意角度轉變。
