一般壓力表適用于測量無爆炸危險，不結晶，不凝固及對銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
|
型號 |
Y-40 Y-40Z |
Y-60 Y-60Z Y-60ZT |
Y-100 Y-100Z Y-100ZT |
Y-150 Y-150ZT |
Y-200 |
Y-250 |
|
公稱直徑 （MM） |
Φ40 |
Φ60 |
Φ100 |
Φ150 |
Φ200 |
Φ250 |
|
接頭螺紋 |
M10X1 |
M10X1 M14X1.5 |
M20X1.5 |
|||
|
精度等級 |
2.5 |
1.6 |
||||
|
測量范圍 |
0~0.06 0.1 0.16 0.25 0.4 0.6 1 1.6 0~2.5 4 6 10 16 25 40 60 100 -0.1~0 -0.1~0.06 0.15 0.3 0.5 0.9 1.5 2.4 |
|||||
|
MPA |
||||||
|
參數 |
使用環境條件：－40～70℃，相對濕度不大于85% 溫度影響：使用溫度偏離20±5℃時，影響誤差變化不大于0.4%/10℃ |
|||||
外形尺寸：?jiǎn)挝唬簃m
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接頭螺紋d |
|
60 |
76 |
4.5 |
≤60 |
|
14 |
36 |
66 |
M14x1.5；Z1/4,1/4NPT |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2 |
|
150 |
165 |
5.8 |
≤125 |
≤60 |
抗工作環境振動：V.H.4級（外殼內充液） V.H.4級（外殼內充液）
外殼防護等級：IP64
重量：0.2kg 0.6kg 1.0kg

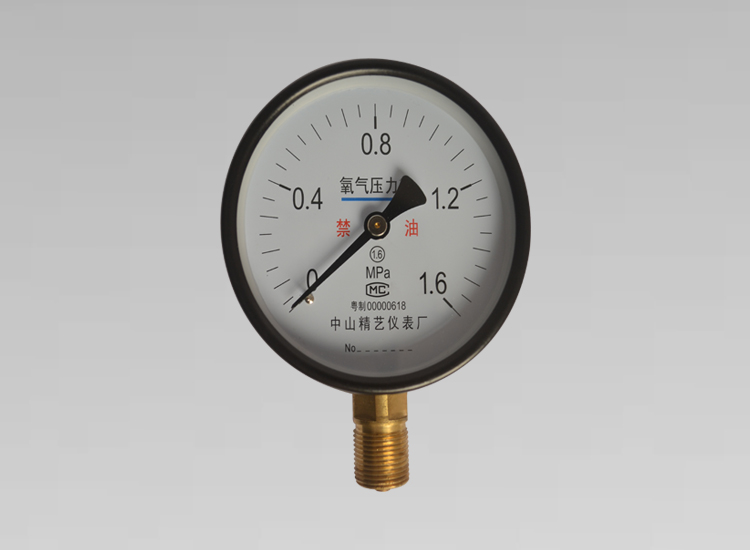

氧氣壓力表是指用來測定氧氣壓力的壓力表,壓力表測量的是表壓因?yàn)檠鯕獾膹?qiáng)氧化性這一化學性質導致在測氧氣
壓力時需要特殊的壓力表，這種壓力表就是氧氣壓力表。氧氣壓力表國家有明確的規定和指標，簡單的來說有兩方面
的：在生產零部件到組裝校驗中不能接觸任何油脂類產品，表盤有紅色禁油標志。
