壓力表展示中心

當前位置:壓力表展示中心>按應用功能分類>SF6壓力表 >

產品名稱：

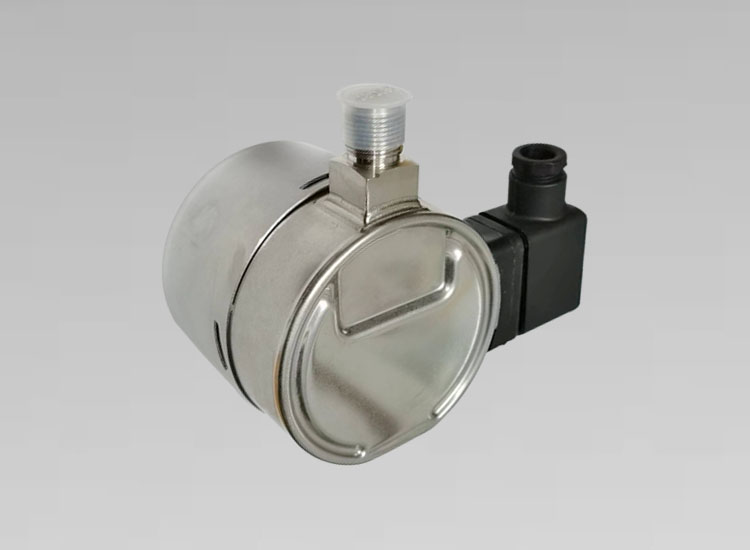

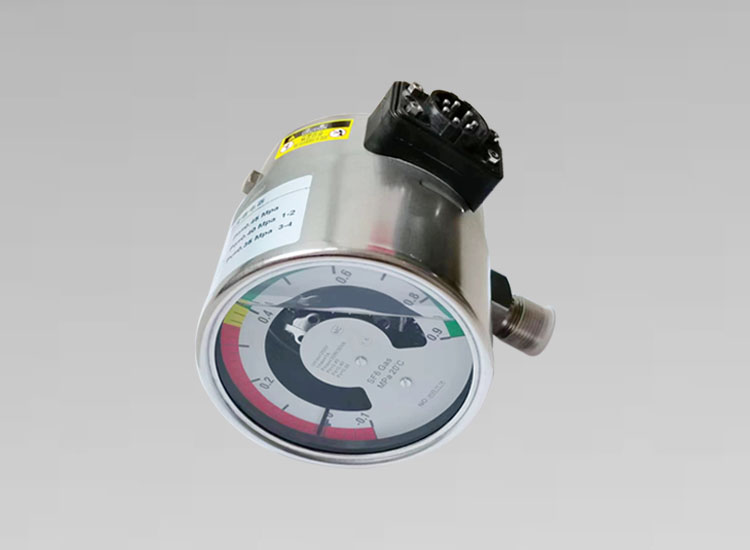

六氟化硫氣壓表YNXBF100 -0.1~0.9MPA
產品簡介：
用于電力系統中重要的保護和控制元件的設備是電力系統中重要的保護和控制元件，如果斷路器發生故障，將會造成很大的經濟損失，要保證斷路器運行的可靠性，就必須經常監視斷路器的各項指標，特別是SF6氣體，必須到達有關標準的規定，使SF6斷路器長期保持良好的工作狀態。

用于電力系統中重要的保護和控制元件的設備

是電力系統中重要的保護和控制元件，如果斷路器發生故障，將會造成很大的經濟損失，要保證斷路器運行的可靠性，就必須經常監視斷路器的各項指標，特別是SF6氣體，必須到達有關標準的規定，使SF6斷路器長期保持良好的工作狀態。

1.它是以密封在波紋管1外側的與斷路器中SF6氣體連通的SF6氣體包，通過以軸5為支撐點的杠桿6，與密封在波紋管2外側的標準氣體包3進行比較，帶動微動開關電觸點4動作，實現其發信號和閉鎖功能。
2.當斷路器退出運行時，而且斷路器中SF6氣體在額定密度或壓力時的溫度與外界環境溫度相等時，波紋管1外側SF6氣體的狀態與波紋管2外側標準SF6包3的狀態相同，以軸5為支撐點的杠桿6保持在某一平衡位置，使微動開關電觸點4在打開位置，隨著環境溫度的變化，兩側的SF6氣體的壓力同時發生變化，因此，作用在以軸5為支撐點的杠桿仍然保持在某一平衡位置，微動開關電觸點4仍然保持在打開位置不變。
3.當斷路器退出運行時，而且斷路器中SF6氣體的溫度與外界環境溫度相等時，如果斷路器泄漏SF6氣體，波紋管1外側SF6氣體的壓力將會減小，波紋管2外側的標準SF6氣體包3的壓力保持不變，杠桿6失去平衡，其結果兩端將會發生逆時針轉動，達到新的平衡位置，漏氣到一定程度時，就會使微動電接點4不同功能的電觸點分別閉合，發出不同的指令或信號，實現其不同的功能。
4.當斷路器投入運行時，標準SF6氣體包3還是在環境溫度下，由于負荷電流通過回路電阻時消耗的電功率轉化為熱能，使斷路器內的SF6氣體升溫，產生壓力增量，即：波紋管1外側SF6氣體的壓力將會增大，就會推動杠桿6繞軸5順時針轉動，使微動開關電觸點4不會閉合。在這種情況下，如果斷路器泄漏SF6氣體，波紋管1外側SF6氣體的壓力將會減小。但是，由于溫升的作用，要比斷路器退出運行時泄漏更多的SF6氣體，才能使微動開關電觸點4閉合。
