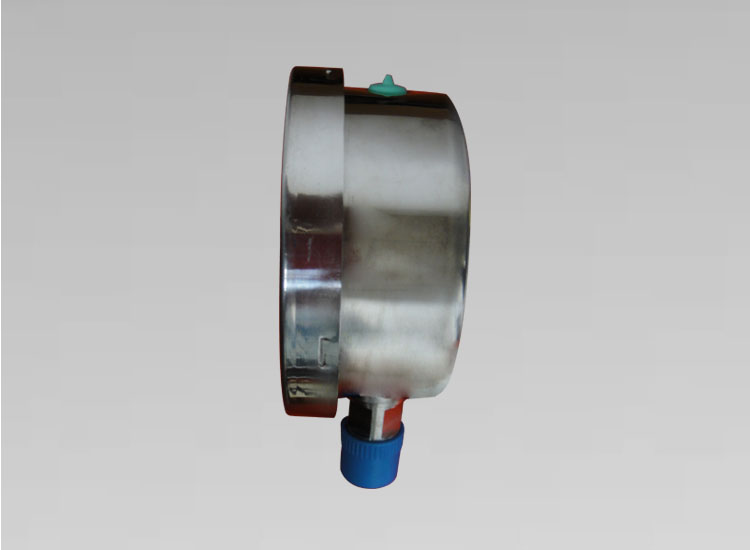

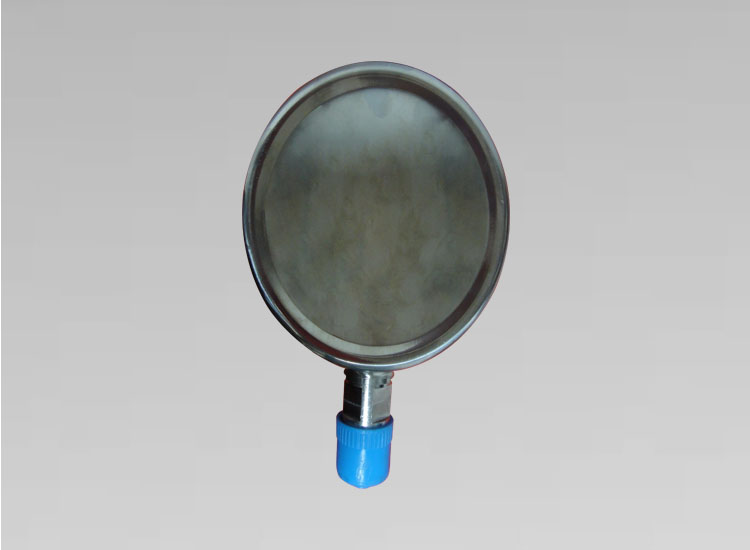

全不銹鋼壓力表屬于就地指示型壓力表，就地顯示壓力的大小，不帶遠程傳送顯示、調節功能。 在工業過程控制與技術測量過程中，由于壓力表的彈性敏感元件具有很高的機械強度以及生產方便、安裝簡單讀數方便等特性，使得壓力表得到越來越廣泛的應用。
說明 ：
不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。
對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
|
不銹鋼壓力表型號
|
Y40B/Y-60B
|
YN-60B
|
Y-100B
|
YN-100B
|
Y-150B
|
YN-150B
|
|
不銹鋼壓力表精度等級
|
2.5
|
1.6
|
|
不銹鋼壓力表測量范圍
MPA
|
0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1～0.15;
-0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4
|
|
不銹鋼壓力表接頭螺紋
|
M14X1.5Z/4"(NPT)G1/4"
|
M20X1.5Z/2(NPT)G1/2"G3/8"
|
|
不銹鋼壓力表環境溫度
|
-40～70℃
|
|
不銹鋼壓力表環境振動頻率
|
不大于25HZ
|
|
環幅
|
不大于1MM
|
外形尺寸：單位：mm
|
D
|
d0
|
d1
|
H1
|
H2
|
L
|
L1
|
L2
|
接頭螺紋d
|
|
60
|
76
|
4.5
|
≤60
|
|
14
|
36
|
66
|
M14x1.5；Z1/4,1/4NPT
|
|
100
|
116
|
4.8
|
≤100
|
≤35
|
20
|
50
|
98
|
M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2
|
|
150
|
165
|
5.8
|
≤125
|
≤60
|
抗工作環境振動：V.H.4級（外殼內充液） V.H.4級（外殼內充液）
外殼防護等級：IP64
重量：0.2kg 0.6kg 1.0kg
不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中測量各種流體介質的壓力。
