不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼
(包括表殼、表蓋、表玻璃等)所組成。
壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力
形變傳導至指針，引起指針轉動來顯示壓力。 對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境
振動較劇和減少介質壓力的脈動影響。
|
不銹鋼壓力表型號 |
Y40B/Y-60B |
YN-60B |
Y-100B |
YN-100B |
Y-150B |
YN-150B |
|
|
不銹鋼壓力表精度等級 |
2.5 |
1.6 |
|||||
|
不銹鋼壓力表測量范圍 |
0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1～0.15; |
||||||
|
不銹鋼壓力表接頭螺紋 |
M14X1.5Z/4"(NPT)G1/4" |
M20X1.5Z/2(NPT)G1/2"G3/8" |
|||||
|
不銹鋼壓力表環境溫度 |
-40～70℃ |
||||||
|
不銹鋼壓力表環境振動頻率 |
不大于25HZ |
||||||
|
環幅 |
不大于1MM |
||||||

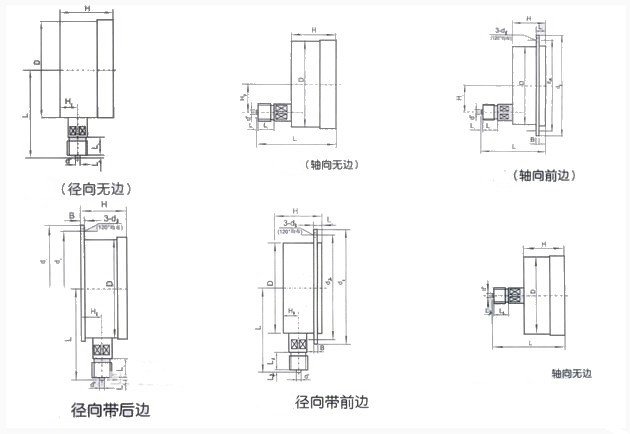

外形尺寸：單位：mm
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接頭螺紋d |
|
60 |
76 |
4.5 |
≤60 |
|
14 |
36 |
66 |
M14x1.5；Z1/4,1/4NPT |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20x15；Z1/2;Z1/4,1/2NPT,1/4NPT,G1/2 |
|
150 |
165 |
5.8 |
≤125 |
≤60 |
抗工作環境振動：V.H.4級（外殼內充液） V.H.4級（外殼內充液）
外殼防護等級：IP64
重量：0.2kg 0.6kg 1.0kg
不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中
測量各種流體介質的壓力。
