當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P－△P的壓力國。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

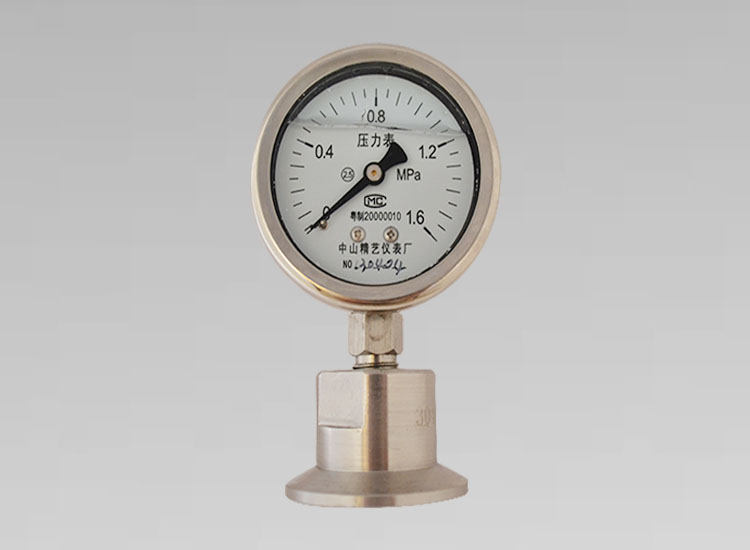

不銹鋼隔膜壓力表結構原理
隔膜壓力表系統由填充了密封液作為傳遞壓力的介質， 則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓
部溫度升高而示值也升高， 其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程
的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通
用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。
連接器代號：
Z：直接式（被測介質溫度<80℃）
ZN：阻尼器
SR：散熱器（被測介質溫度<200℃）
RL1/2/4：軟管連接（1、2、4分別代表軟管長度m）
GL：角形連接（被測介質溫度<150℃）
隔膜隔離器代號： MF：敞開式凸面（≤25 Mpa）
MG：工字形（≤4 Mpa）
ML：螺紋式（≤60 Mpa）
MZ：螺栓式（1～25 Mpa）
MH：均質機用（10～60 Mpa）

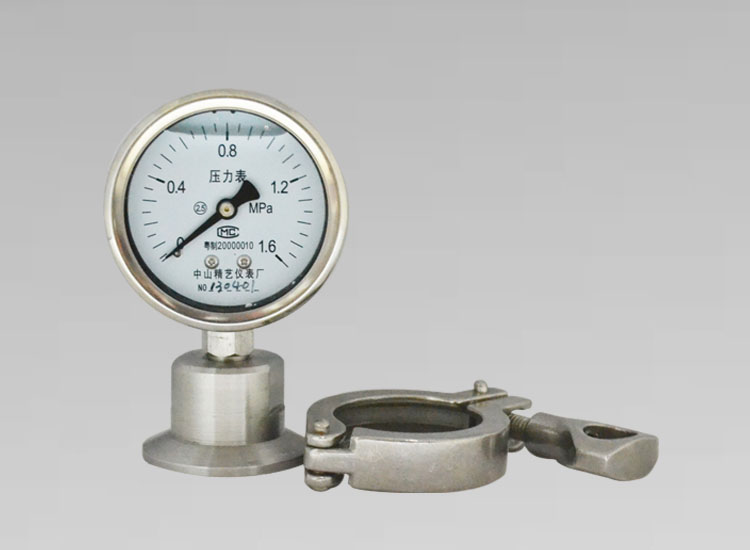

MC：夾子式（0.1～2.5 Mpa）
MN：螺母式（0.1～2.5 Mpa）
隔膜材料：316、316L、哈氏合金、蒙耐爾合金、鉭、氟塑料
氣體密度繼電器為耐振型，具有指示、控制一體化、高精度、高安全性、高可靠性、良好的密封性和較強的環境適
應能力等特點，為電力行業中的高壓電氣設備的安全運行提供了新穎檢測控制儀表。
不銹鋼隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質
壓力之用。
