當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P－△P的壓力國。
當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。 控制器由密度檢測系
統和觸點裝置組成。采用帶溫度補償?shù)膲毫y量方式,對密封容器中SF6氣體在某一密度值所對應的壓力值進行檢測和
控制,實現對氣體密度監測的目的.
在密封容器中,某一溫度(20℃)下的SF6氣體壓力值可視作該溫度(20℃)下的氣體密度值.我們把20℃時氣體壓力
值作為其對應密度的代表值,并均以此作為標度值.當環境溫度變化時,由溫補元件補償因溫度變化所引起的氣體壓力
變化值.因此,只要SF6氣體密度不變,繼電器的指示值也不變.密度檢測系統由敏感元件、傳動機構、溫補元件和指示
裝置等構成。氣體密度變化時，通過敏感元件的位移，經傳動機構轉換成指示值。當環境溫度變化影響，則由溫補
元件進行補償修正。觸點裝置在當SF6氣體密度降到某一設定值時，按預先設定值，立即正確、可靠地發出報警和
閉鎖控制信號，以確保高壓電氣設備的正常安全運行。

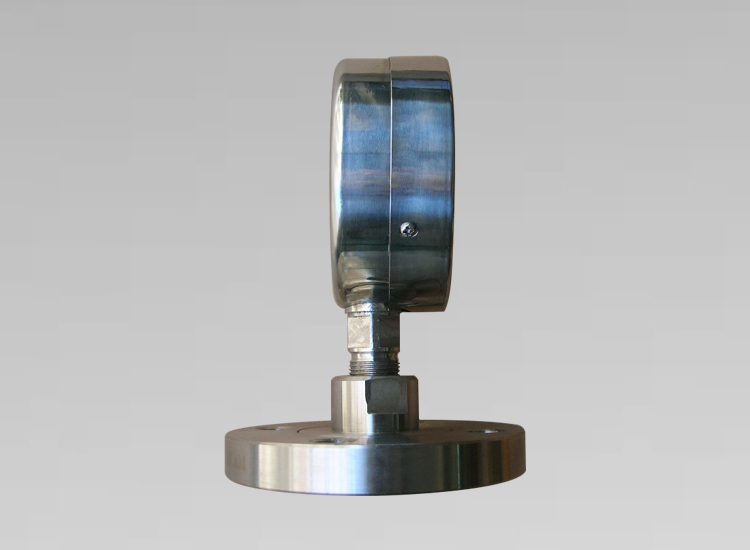

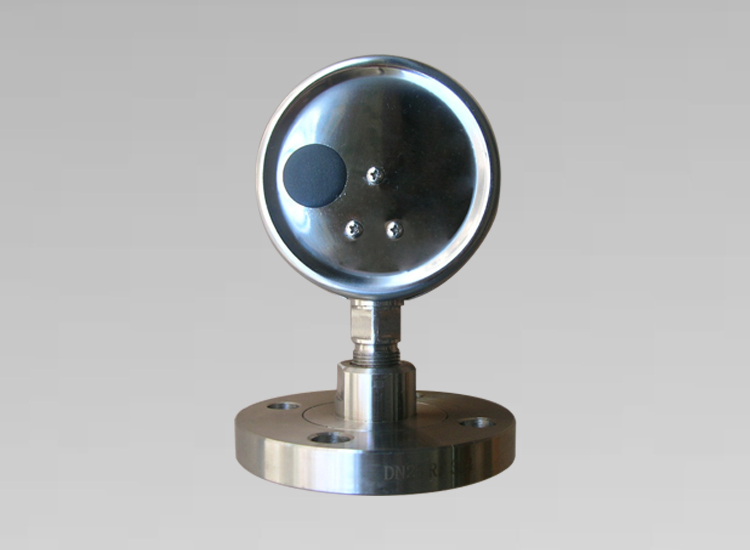

不銹鋼隔膜壓力表結構原理圖
